            详细信息


详细信息:

技术特点:
■快速循环系统,染色效果佳
最高350m/min的织物运行速度,以及高效的布液分离系统,充分实现了染液及织物的快速双循环,均匀的染液高频地渗透织物,以达更均匀的染色效果。
■溢流式的送布双喷嘴,布面效果好
独特角度设计的喷嘴,配合提布滚筒,实现溢流式的运布方式,织物以自然状态浮游于喷嘴中,避免起毛现象。
■新颖布槽,载布,浴比低
全新的储布槽曲线设计,底部采用铁氟龙管筛状整齐排列,容布量大且织物运行顺畅。同时实现水布的二次分离,促使染液的快速回流,从而达到更低的浴比。

标准结构:

★机身及所有与染液的接触部分均采用牌号为316/316L高度抗腐蚀不锈钢制造
★储布槽内铺高强度特氟龙管
★织物提升系统,配调速变频器,速度为50~350m/min
★织物纠缠自解装置
★布液分离及收集系统
★溢流洗水系统
★机身加压和排压系统
★高效率不锈钢离心泵,变频软起动
★气动阀门控制升温、降温、入水、排水及洗水
★高效列管式热交换器
★内置清洗系统
★液位指示器配有液位传感器
★方便操作的加料系统
★配先进微处理器的主控电箱
★全不锈钢工作平台

另选配件

★布缝探测装置
★配备加料泵的定量注料系统
★比例升、降温系统
★第二入水,第二排水
★出布摇摺装置
★入水流量计

技术数据
浴比:1:5 ~8
最高工作温度:140°C
最高工作压力:4kg/cm2
升温率:3.5°C/min
(在25°C~130°C范围内,以7㎏/cm2的干燥饱和蒸汽计)
降温率:2.5°C/min
(在130°C~80°C范围内,以冷却水压3㎏/cm2, 25°C计)

工艺流程图

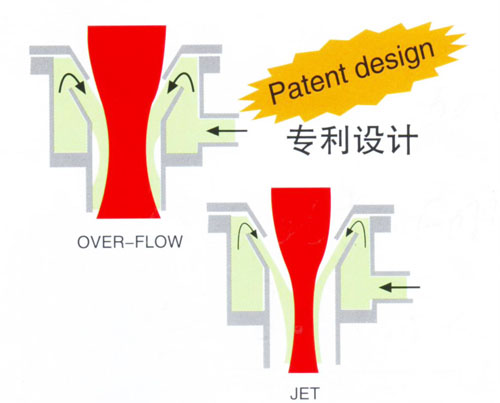

独特的双喷嘴设计
本机独特的双喷嘴设计,根据不同布种,前后皆可方便地调整间隙,不需要更换喷嘴。另外,清洗喷嘴方便,只要将泵速开大,喷嘴开到最大位置即可,适于处染60~400克/米的织物。

技术规格

型号

管数

载量

总功率

外形尺寸

L (mm)

W (mm)

H (mm)

AT-G(O)-1T

1

150-250

12.2

3430

4180

3350

AT-G(O)-2T

2

300-400

19.6

4300

4180

3350

AT-G(O)-3T

3

450-600

26.9

5200

4280

3350

AT-G(O)-4T

4

600-800

31.2

6200

4280

3350

AT-G(O)-6T

6

900-1200

44.6

7900

4280

3350


外形尺寸图

※ 敝司保留技术最后之修改权利而不再另行通知。
